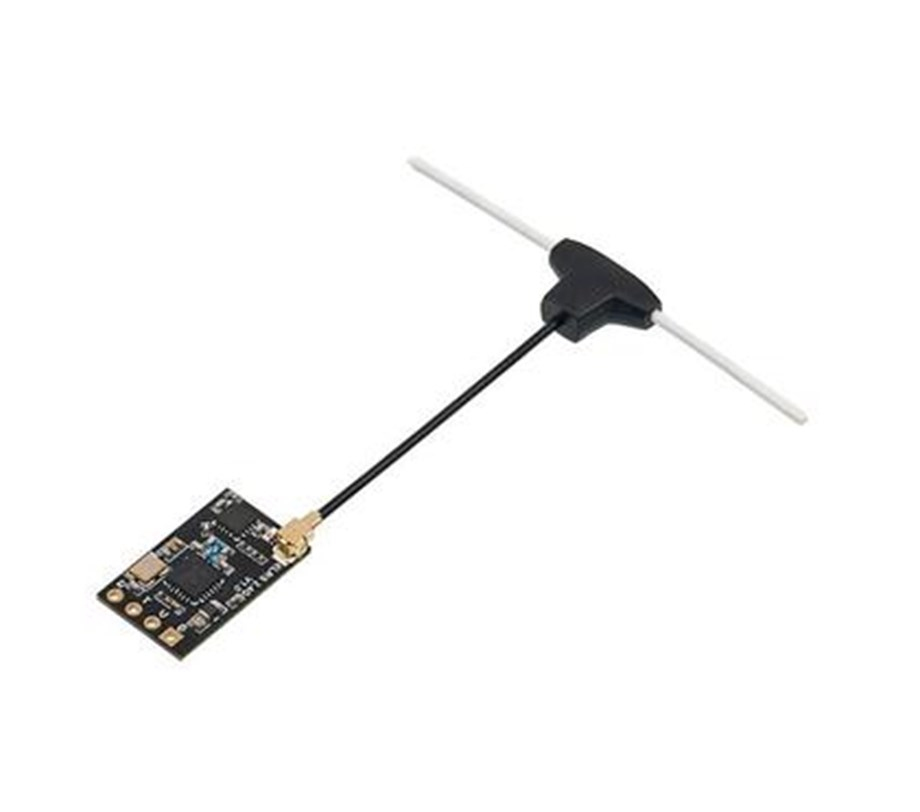

Şartname
- Ağırlık: 0.7g (yalnızca alıcı)
- Boyut: 12mm * 19mm
- Telemetri gücü: 20dbm (100mW, 2.4G Sürümü)
- Frekans bantları (Nano alıcı 2.4G versiyonu): 2.4GHz ISM
- Frekans bantları (Nano alıcı 915MHz/868MHz versiyonu): 915MHz FCC/868MHz EU
- Giriş voltajı: 5V
- Anten konektörü: IPEX MHF
Diyagram
Aşağıda gösterildiği gibi Nano alıcı 2.4G sürüm şeması.
Nano alıcı 868MHz/915MHz versiyon şeması aşağıda gösterildiği gibidir.
Not: Firmamız tarafından üretilen Nano alıcı ve modülün üretici yazılımı sürümü ELRS 1.0.0-RC5'tir (yayınlanmadan önceki beşinci test sürümü);
ELRS Innovative ekibi resmi olarak 1.0.0 sürümünü yayınladı. Sürüme bağlı olarak, bazı güncellemelerimiz var:
- 2.4G Nano TX Modülü, 500Hz yenileme hızını destekler；
- Bağlama durumuna girmek için Nano modüldeki düğmeye 3 kez kısa basın.
Müşterilerimize modüllerini ve alıcılarının ELRS versiyonunu 1.0.0'a yükseltmelerini öneriyoruz. Önemli ölçüde, modül ve alıcı aynı ELRS versiyonunda olmalıdır, aksi takdirde frekans başarılı bir şekilde eşleşemez.
ExpressLRS Hakkında Daha Fazla Bilgi Edinin
ExpressLRS, RC uygulamaları için açık kaynaklı bir RC bağlantısıdır. Herkes bu projeyi bulabilirGithub veya tartışmaya katılın Facebook Grubu.
ExpressLRS dayanmaktadırSemtech LoraSırasıyla RX ve TX için SX127x veya SX1280 donanımı. hem hızlarda, hem gecikmede hem de menzilde mümkün olan en iyi bağlantı performansını elde etmeyi amaçlar. 900 MHz'de maksimum 200 Hz paket hızı desteklenir. 2,4 GHz'de, şu anda özel bir OpenTX yapısıyla 500 Hz'lik bir kabarma desteklenmektedir. Bu, ExpressLRS'yi uzun menzilli performans sunarken mevcut en hızlı RC bağlantılarından biri yapar.
Giderek daha fazla satıcı, stokta ELRS bulunan radyo vericisi, yerleşik ELRS alıcılı drone, JR bölmesi için ELRS TX modülü veya Nano bölmesi gibi farklı bölümlerde ExpressLRS radyo protokolünü desteklemeye başlıyor. BETAPVV ekibi bu projede yer alır ve bir dizi ExpressLRS bileşeni sağlar.
Yapılandırma ve Bağlama
ExpressLRS, alıcı ve uçuş kontrol kartı arasında iletişim kurmak için Crossfire seri protokolünü (AKA CRSF protokolü) kullanır. Bu nedenle uçuş kontrol kartınızın CRSF seri protokolünü desteklediğinden emin olun. Ardından, CRSF protokolünün nasıl kurulacağını göstermek için uçuş kontrol cihazını Betaflight bellenimi ile kullanıyoruz.
ELRS Nano alıcı ile FC kartı arasındaki bağlantı aşağıda gösterilmiştir.
İlgili UART'ı (örn. aşağıda UART3) Betaflight Configurator "Ports" sekmesinde Seri Rx olarak etkinleştirin.
"Yapılandırma" sekmesinde, "Alıcı" panelinde "Seri tabanlı alıcı"yı seçin ve protokol olarak "CRSF"yi seçin. Telemetri burada isteğe bağlıdır ve telemetri için kullanılan iletim yuvaları nedeniyle çubuk güncelleme hızınızı düşürür.
Nano alıcı, güç açma/kapama ile bağlanma durumuna üç kez girebilir.
- Nano alıcıyı üç kez takın ve çıkarın;
- LED'in, alıcının bağlantı modunda olduğunu gösteren hızlı bir çift yanıp sönme yaptığından emin olun;
- RF TX modülünün veya radyo vericisinin bir bağlama darbesi gönderen bağlama durumuna girdiğinden emin olun;
- Alıcının sabit bir ışığı varsa, bağlıdır.
Not: Bir kez bağlama ve alıcı bağlama bilgilerini saklayacaktır. Yeniden güç verin ve başarıyla otomatik olarak bağlanın.
BETAPVV ELRS Nano alıcı kullanım kılavuzu indir.
BETAFPV'nin ExpressLRS 2.4G alıcısı için bu katlanır TPU tutucular tarafından tasarlanmıştır.Rıdvan Hughesyeniden kullanılabilir ve kolayca yazdırılabilir olmalıdır. YapabilirdinizSTL dosyasını Thingiverse'den indirin.
paket
- 1 * BETAPVV ELRS Nano alıcı
- 1 * BETAPVT T anteni
- 2 * Yedek büzülme borusu
- 4*30awg silikon bağlantı teli (1 siyah, 1 kırmızı, 1 beyaz, 1 sarı)
- 1 * pin başlığı 1x4
- 1 * Nano alıcı kullanım kılavuzu
