| Ürün adı |

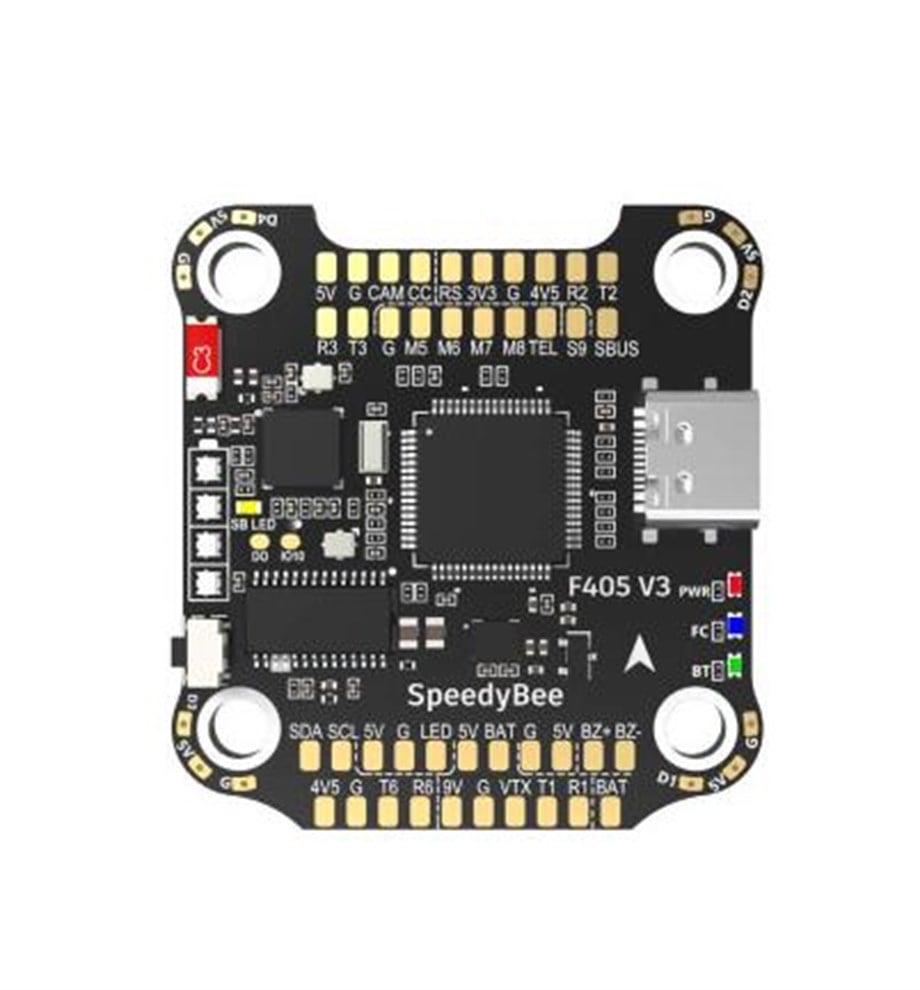

SpeedyBee F405 V3 30x30 Uçuş Kontrol Cihazı |
| MCU |
STM32F405 |
| IMU(cayro) |
VKİ270 |
| USB Bağlantı Noktası Türü |
C Tipi |
| Barometre |
yerleşik |
| OSD Çipi |
AT7456E çip |
| BLE Bluetooth |
Desteklenen Flight Controller yapılandırması için kullanılır (MSP, UART4'te Baud hızı 115200 ile etkinleştirilmelidir) |
| DJI Hava Ünitesi Bağlantı Yolu |
Desteklenen iki yol: 6 pimli konektör veya doğrudan lehimleme. |
| Blackbox MicroSD Kart Yuvası |
*Betaflight ürün yazılımı, microSD kart türünün Standart (SDSC) veya Yüksek kapasiteli (SDHC) olmasını gerektirir, bu nedenle genişletilmiş kapasiteli kartlar (SDXC) desteklenmez (Birçok yüksek hızlı U3 kartı SDXC'dir). Ayrıca kart, FAT16 veya FAT32 (önerilen) dosya sistemleriyle biçimlendirilmelidir ZORUNLU. Yani, 32 GB'tan küçük herhangi bir SD kartı kullanabilirsiniz, ancak Betaflight yalnızca maksimum 4 GB'ı tanıyabilir. Bu 3. taraf biçimlendirme aracını kullanmanızı ve 'Biçimin üzerine yaz'ı seçip kartınızı biçimlendirmenizi öneririz. Ayrıca önerilen SD kartlar için burayı inceleyin veya test edilen kartları mağazamızdan satın alın. |
| BetaFlight Kamera Kontrol Pedi |
Var (ön tarafta CC pedi) |
| Akım Sensörü Girişi |
Desteklenen SpeedyBee BLS 50A ESC için lütfen ölçek = 386 ve Ofset = 0 olarak ayarlayın. |
| Güç girişi |
3S - 6S Lipo (8 pimli konektörden G, BAT pimleri/pedleri veya alt taraftaki 8-pedler aracılığıyla) |
| 5V Çıkış |
9 grup 5V çıkış, ön tarafta dört +5V pad ve 1 BZ+ pad (Buzzer için kullanılır) ve 4x LED 5V pad. Toplam akım yükü 2A'dır. |
| 9V Çıkış |
2 grup 9V çıkış, biri +9V pedi ön tarafta ve diğeri alt taraftaki bir konektöre dahildir. Toplam akım yükü 2A'dır. |
| 3.3V Çıkış |
Desteklenen 3.3V girişli alıcılar için tasarlanmıştır. 500mA akım yüküne kadar. |
| 4.5V Çıkış |
Desteklenen FC, USB bağlantı noktasından güç aldığında bile alıcı ve GPS modülü için tasarlanmıştır. 1A akım yüküne kadar. |
| ESC Sinyali |
Alt tarafta M1 - M4 ve ön tarafta M5-M8. |
| UART |
6 set(UART1, UART2, UART3, UART4(Bluetooth bağlantısı için), UART5(ESC telemetri için özel) |
| ESC Telemetri |
UART R5(UART5) |
| I2C |
Desteklenen Ön tarafta SDA & SCL pedleri. Manyetometre, sonar vb. için kullanılır. |
| Geleneksel Betaflight LED Pad |
Desteklenen Ön tarafın altında 5V, G ve LED pedleri. Betaflight üretici yazılımı tarafından kontrol edilen WS2812 LED için kullanılır. |
| Zil |
5V Buzzer için kullanılan BZ+ ve BZ- pedi |
| AÇMA Düğmesi |
Desteklenen
[A]. BOOT düğmesine basın ve basılı tutun ve aynı anda FC'yi açın, FC'yi DFU moduna girmeye zorlar, bu, FC brick olduğunda aygıt yazılımının yanıp sönmesi içindir.
[B]. FC açıkken ve bekleme modundayken, alt taraftaki LED1-LED4 konektörlerine bağlı LED şeritlerini kontrol etmek için BOOT düğmesi kullanılabilir. Varsayılan olarak, LED görüntüleme modunu değiştirmek için BOOT düğmesine kısa basın. SpeedyBee-LED modu ile BF-LED modu arasında geçiş yapmak için BOOT düğmesine uzun basın. BF-LED modunda, tüm LED1-LED4 şeritleri Betaflight ürün yazılımı tarafından kontrol edilecektir. |
| RSSI Girişi |
Desteklenen Ön yüzde RS olarak adlandırılmıştır. |
| SmartPort |
SmartPort özelliği için UART'ın herhangi bir TX pedini kullanın. |
| Desteklenen Uçuş Kontrol Cihazı Ürün Yazılımı |
BetaFlight(Varsayılan), EMUFlight, INAV |
| Ürün Yazılımı Hedef Adı |
HIZLIBEEF405V3 |
| Montaj |
30,5 x 30,5 mm (4 mm delik çapı) |
| Boyut |
41,6(U) x 39,4(G) x 7,8(Y)mm |
| Ağırlık |
9.6g |
